電力計測ユニット

SUC-WM100/SUC-WM100H/SUC-WM200/SUC-WM210


SUC-WM100/SUC-WM100H

リアルタイムで消費エネルギーを「見える化」
無線電力計測器


・電力消費量、利用料金を4チャンネルまでリアルタイム計測。

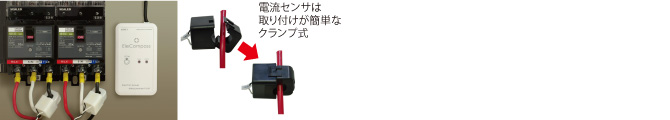

・配線工事不要。既存設備への設置容易⇒導入コストを削減。

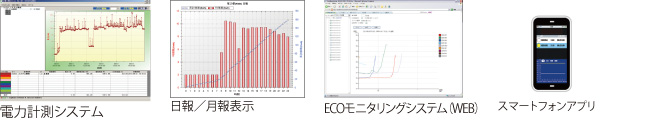

・リアルタイムモニタリング、SDカード保存、CSVファイルへエクスポート。

・大電流(500A/200V)測定対応。

・ピーク電力、設備の稼働、電力消費量の多い箇所等の分析。

主な仕様

種別 電力計測ユニット
形式 SUC-WM100 SUC-WM100H
規格 IEEE802.15.4準拠2.4GHz帯無線通信
チャンネル 16チャンネル(2.405~2.480GHz)
通信距離 約150m(使用環境により異なります)
無線通信速度 250kbps(MAX)
アンテナ 内蔵チップアンテナ/外部アンテナ(オプション)
無線識別用ID 24bit(出荷時書き込み済)
動作環境 0~50℃(結露なきこと)
測定範囲 電流 50/100/200A対応 500A専用
測定範囲 電圧 AC85~240V
測定範囲 温度
測定範囲 湿度
測定範囲 測定間隔 5秒~60分
インターフェース microSDカードスロット×1(2GB)
電池 単3電池 2本/ACアダプタ(付属)
電池寿命 約1週間(電池動作時)
消費電力 無線通信時:約500mW
外形寸法(縦×横×奥行) 115×68×27mm
測定項目 電流、電圧、電力、積算電力量
アプリケーションで換算:電気料金、CO2排出量
測定数 最大4系統(単相2線)(測定相線式:単相2線、単相3線、三相3線)
測定誤差 ±3%FS+1デジット(CTの精度は含まない)


SUC-WM200/SUC-WM210

サーバーラック型
無線電力計測器


・データセンターなどでラックに収納されている複数の機器の電力をモニターして、運用時の電源の監視。

・設定した閾値を超えた場合の警報などで電力の適正な供給をサポート。

主な仕様

種別 電力計測ユニット
形式 SUC-WM200 SUC-WM210
動作環境 0~50℃(結露なきこと)
20~90%(結露なきこと)
測定範囲 電流 0.01A~20A(±2%)
測定範囲 電圧 AC85~240V(±1%)
測定範囲 温度 -10~60℃(オプション)
測定範囲 湿度 0~100%(オプション)
インターフェース LAN 10Base-T/100Base-TX
SDカード(最大2GB)
外形寸法(縦×横×奥行) 482.6×200×44mm
(突起部含まず)
482.6×200×88mm
(突起部含まず)
測定項目 電流、電圧、有効電力、無効電力、力率、周波数、有効電力量、無効電力量
測定数 単相8系統 単相16系統
測定誤差 電流±2% 電圧±1%
